Nie tylko bateria musi być bezpieczna. Kompendium wiedzy o opakowaniach do transportu towarów niebezpiecznych DG

Baterie litowe należą do 9. klasy towarów niebezpiecznych. Oznacza to, że podlegają ścisłym regulacjom. W zależności od ich wielkości i mocy, muszą podróżować albo w certyfikowanych opakowaniach z kodem UN, albo we wzmocnionych kartonach spełniających konkretne wymogi przepisów o wyłączeniach.

Poniżej przedstawiamy kompendium wiedzy o opakowaniach DG , od małych ogniw po systemy magazynowania energii, oraz o przepisach regulujących ich drogę lądem, morzem i powietrzem.

Czym jest kod UN na opakowaniu i jak go czytać?

W przypadku przewozu dużych baterii (w pełni regulowanych) lub transportu lotniczego, opakowanie musi posiadać certyfikat. Potwierdza go nadrukowany ciąg znaków, który dla inspektora transportu jest precyzyjną informacją o wytrzymałości pudełka.

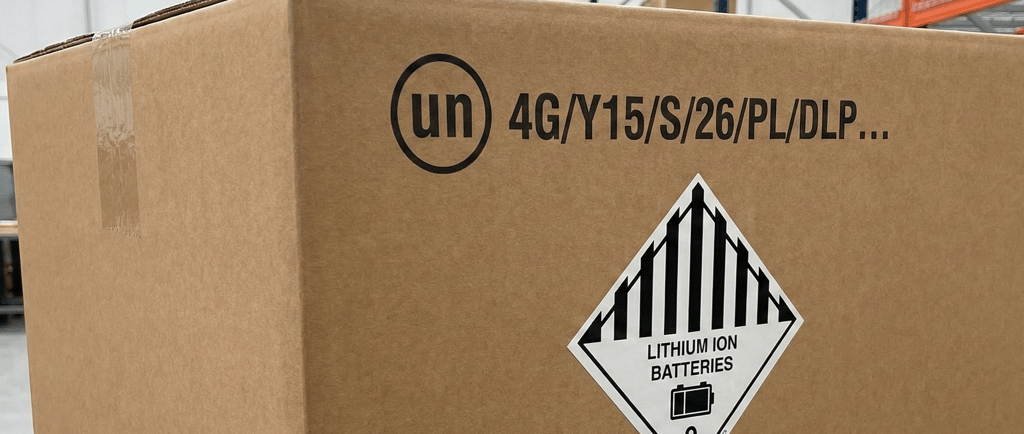

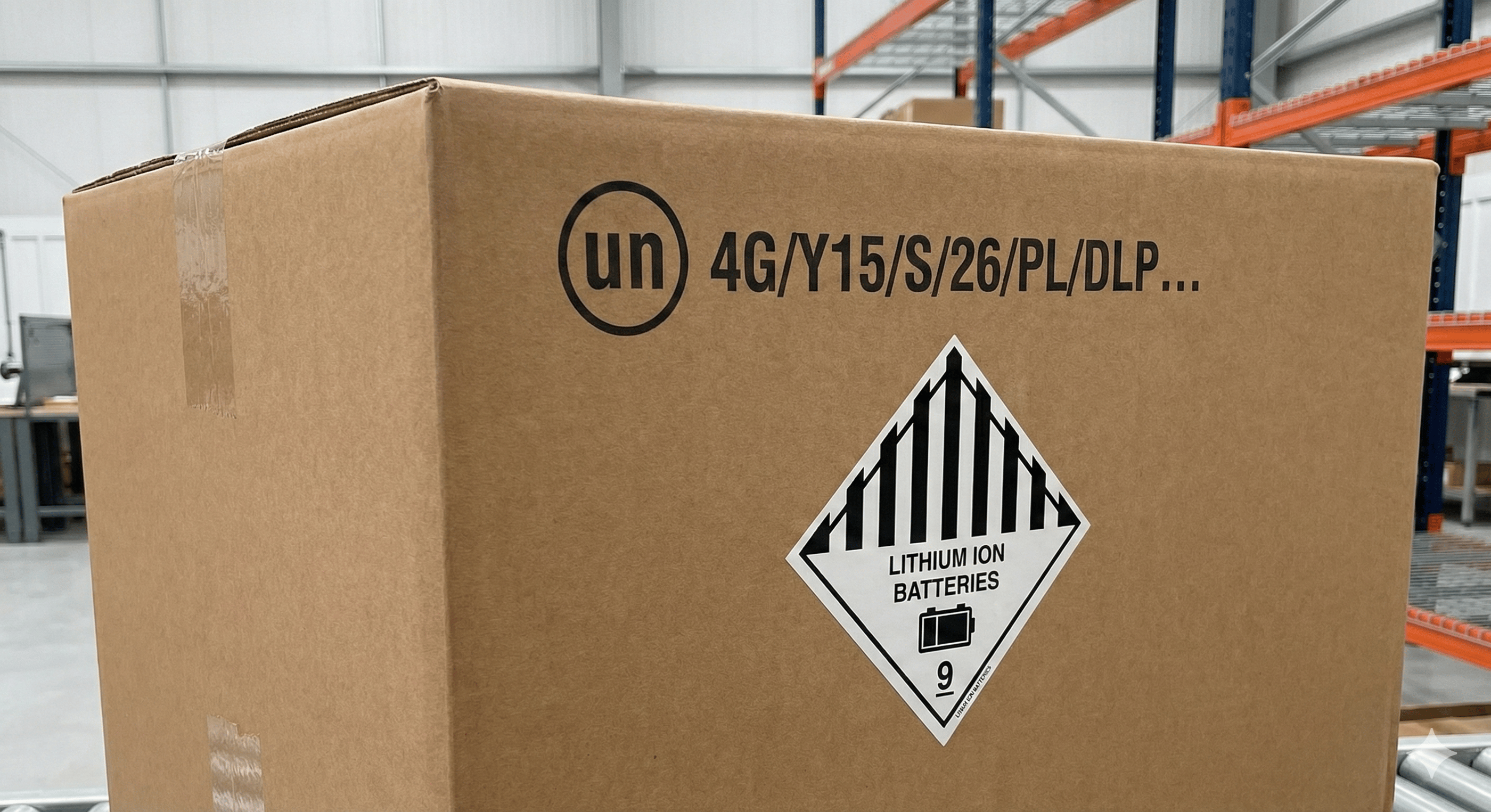

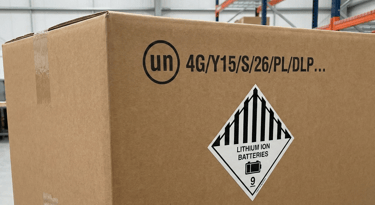

Przykład kodu: 4G/Y15/S/26/PL/DLP..

Co oznaczają poszczególne sekcje:

• Symbol UN – Oznacza, że opakowanie przeszło rygorystyczne testy w akredytowanym instytucie badawczym zgodnie z normami ONZ.

• 4G – Typ opakowania. Cyfra 4 oznacza skrzynię lub pudło, a litera G wskazuje na materiał, w tym przypadku tekturę falistą (Fiberboard).

• Y – Grupa pakowania (Packing Group). Jest to kluczowy parametr określający poziom wytrzymałości opakowania. Choć baterie litowe należą do 9. klasy zagrożenia, dla której przepisy modelowe ONZ teoretycznie nie przypisują grup pakowania, instrukcje pakowania (np. IATA PI 965) obligatoryjnie wymagają stosowania opakowań spełniających II poziom wytrzymałości.

• X (Grupa I): Dla towarów o wysokim zagrożeniu (np. cyjanki).

• Y (Grupa II): Dla towarów o średnim zagrożeniu. Jest to standard wymagany dla baterii litowych. Oznacza to, że karton przeszedł pomyślnie testy upadku z wysokości 1,2 metra, co gwarantuje bezpieczeństwo w typowych warunkach logistycznych.

• Z (Grupa III): Dla towarów o niskim zagrożeniu.

• 15 – Maksymalna waga brutto w kilogramach, jaką może mieć zapakowana przesyłka. Przekroczenie tej wagi oznacza utratę certyfikacji.

• S – Oznacza, że opakowanie jest przeznaczone do ciał stałych (Solid) lub posiada opakowanie wewnętrzne (np. baterie w folii).

• 26 – Rok produkcji opakowania.

Specyfika transportu lotniczego (IATA DGR) - kluczowe wymogi.

Przepisy lotnicze są najbardziej restrykcyjne i podlegają ciągłym zaostrzeniom (m.in. usunięcie Sekcji II dla baterii luzem). Procedura zależy ściśle od sposobu pakowania i klasyfikacji:

1. Baterie wysyłane luzem (UN 3480) – Instrukcja PI 965 mówi, że nie ma możliwości wysyłki samych baterii jako standardowej przesyłki lotniczej czy pocztowej. Obecnie nawet małe baterie (poniżej 100 Wh) muszą być wysyłane zgodnie z rygorystyczną Sekcją IB.

• Wymagania Opakowaniowe: W przeciwieństwie do przepisów lądowych, w transporcie lotniczym (Sekcja IB) opakowanie zewnętrzne musi posiadać certyfikat UN (UN Specification Packaging). Musi ono spełniać wymogi co najmniej II Grupy Pakowania (oznaczenie Y lub X na kodzie UN, np. 4G/Y...). Stosowanie wyłącznie opakowań „sztywnych” (Strong Rigid Packaging) bez certyfikatu UN jest dla tej sekcji niedozwolone.

• Oznakowanie i Dokumentacja: Na paczce wymagane są:

  1. Etykieta klasy zagrożenia 9A (Lithium Battery Label).

  2. Znak Baterii Litowej (Lithium Battery Mark).

  3. Etykieta „Cargo Aircraft Only” (CAO) – zakaz ładowania do samolotów pasażerskich.

Dla Sekcji IB obligatoryjne jest sporządzenie pełnej Deklaracji Nadawcy (Shipper's Declaration for Dangerous Goods – DGD), w której należy wskazać typ i certyfikację użytego opakowania.

• Limit: Maksymalnie 10 kg wagi netto baterii w jednej paczce.

Ważna uwaga dla Powerbanków: W transporcie lotniczym powerbanki są klasyfikowane jako baterie wysyłane luzem (UN 3480), a nie jako baterie w sprzęcie. Oznacza to bezwzględny zakaz przewozu takich przesyłek handlowych (Cargo) w luku bagażowym samolotów pasażerskich. Mogą one latać wyłącznie samolotami towarowymi (Frachtowcami) przy zachowaniu powyższych rygorów pakowania.

2. Baterie pakowane ze sprzętem (UN 3481) – Instrukcja PI 966/967. Tutaj nadal obowiązuje Sekcja II, która pozwala na największe ułatwienia, o ile baterie są wysyłane w jednym kartonie z urządzeniem, ale nie włożone do środka urządzenia lub są zainstalowane w urządzeniu.

• Limit: Maksymalna waga netto baterii w paczce wynosi 5 kg.

Różnica między ADR a IATA.

W transporcie drogowym (ADR) i morskim (IMDG) spełnienie warunków Przepisu Specjalnego 188 (SP 188) dla baterii do 100 Wh zwalnia z większości restrykcji. Nie jest wymagane certyfikowane opakowanie UN, wystarczy mocne opakowanie sztywne (Strong Rigid Packaging) oraz znak baterii litowej (Lithium Battery Mark).

W transporcie lotniczym (IATA) nawet te same małe baterie wysyłane luzem wymagają specjalistycznego oznakowania, pełnej dokumentacji DGD (Sekcja IB), co często wyklucza użycie standardowych usług kurierskich.

Rozmiar ma znaczenie – kiedy karton, a kiedy skrzynia?

Wybór opakowania zależy bezpośrednio od wagi i gabarytu baterii. W logistyce bateryjnej wyróżniamy dwa główne standardy:

• Kartony z tektury falistej (Kod 4G): Stosowane do baterii, których waga pozwala na bezpieczne przenoszenie w tekturze, zazwyczaj do 30-40 kg. Powyżej tej masy tektura może nie wytrzymać punktowego nacisku ciężkiej baterii podczas wibracji transportowych.

• Skrzynie drewniane i ze sklejki (Kod 4C i 4D): Dla wagi ciężkiej (baterie EV) stosuje się skrzynie.

  1. Kod 4C: Skrzynie z drewna naturalnego.

  2. Kod 4D: Skrzynie ze sklejki. Są bardzo popularne w eksporcie, ponieważ w przeciwieństwie do drewna litego nie wymagają fumigacji fitosanitarnej (obróbki termicznej przeciw szkodnikom).

Dlaczego zwykły karton nie wystarczy? Procedury testowe.

Aby opakowanie otrzymało kod UN (niezbędny dla baterii powyżej 100 Wh), musi przejść serię testów w laboratorium, które symulują najgorsze warunki transportowe.

• Drop Test (Test upadku): Dla II grupy pakowania (oznaczenie Y), w pełni załadowane pudełko jest zrzucane z wysokości 1,2 metra. Musi upaść między innymi na narożnik. Kryterium zaliczenia to brak pęknięcia opakowania i brak wysunięcia się zawartości.

• Stacking Test (Test piętrzenia): Test ten sprawdza, czy dolny karton nie zgniecie się pod ciężarem innych paczek ułożonych na nim na palecie. Symuluje się nacisk, jaki występuje podczas składowania w magazynie lub kontenerze przez 24 godziny przy wysokości stosu 3 metry.

• Test Cobba: Bada odporność zewnętrznej warstwy kartonu na wchłanianie wody. Jest to kluczowe w transporcie morskim, gdzie wilgotność powietrza jest wysoka, co mogłoby doprowadzić do utraty sztywności kartonu.

Najczęstsze błędy przy pakowaniu baterii.

Nawet najlepsze opakowanie certyfikowane nie pomoże, jeśli popełnione zostaną błędy wewnątrz paczki.

• Błąd interpretacji wyłączenia: Przekonanie, że mała bateria może być wysłana w miękkiej kopercie bąbelkowej. Jest to zabronione. Wymóg Strong Rigid Packaging (sztywne opakowanie zewnętrzne) obowiązuje zawsze.

• Efekt grzechotki: Bateria nie może przemieszczać się wewnątrz pudełka. Musi być unieruchomiona wypełniaczem niepalnym lub specjalnymi wkładkami.

• Brak izolacji terminali: Styki muszą być zabezpieczone przed zwarciem (taśma izolacyjna, kapturki, osobne woreczki).

• Zasłonięte etykiety: Naklejki ostrzegawcze i znaki muszą być zawsze widoczne na bocznej ściance, nie mogą być zagięte na krawędziach.

Transport towarów niebezpiecznych to system naczyń połączonych. Bezpieczna bateria musi trafić do odpowiedniego opakowania. W DLP pomagamy zidentyfikować, czy Twoja bateria mieści się w limitach wyłączeń, czy wymaga pełnego opakowania UN, oraz dobieramy odpowiednie rozwiązanie logistyczne.
